1、概况

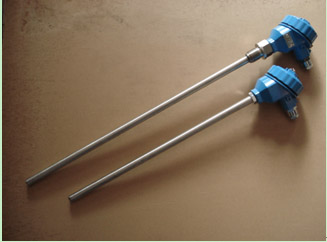

    工业用防爆或本安型热电偶是一种温度传感器，在化学工业自控系统中应用极为广泛，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪表，对系统实行检测、调节和控制。

    在化工厂，生产现场常伴有各种易燃、易爆等化学气体、蒸汽，如果使用普通热电偶非常不安全，极易引起环境气体爆炸。因此，在这些场合必须使用防爆或本安型热电偶做温度传感器，本厂生产的防爆或本安型热电偶产品适用在dⅡBT4～dⅡCT6、ibⅡBT4、iaⅡBT4、iaⅡCT6温度组别区间具有爆炸性气体危险的场所内。

    目前本场生产的工业用隔膜热电偶有镍铬—镍硅（K型）和镍铬—铜镍（E型）两种。

2、原理结构

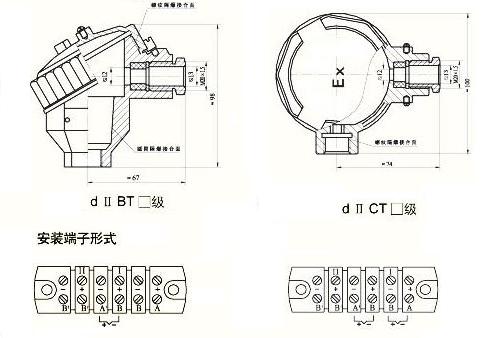

    防爆或本安型热电偶与装配式热电偶的结构、原理基本相同，所区别的是防爆或本安型产品接线盒（外壳）在设计上采用防爆特殊结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散—传爆。

    由于产品采用上述防爆特殊结构，是产品完全符合使用在dⅡBT4～dⅡCT6、ibⅡBT4、iaⅡBT4、iaⅡCT6防爆类别范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。

3、防爆类型和级组

    防爆级组：dⅡBT4或dⅡCT4    dⅡBT6或dⅡCT6

    本安级组：iaⅡBT4或iaⅡCT4（多对式）

              iaⅡBT6或iaⅡCT6（多对式）

    外壳防护等级：IP65

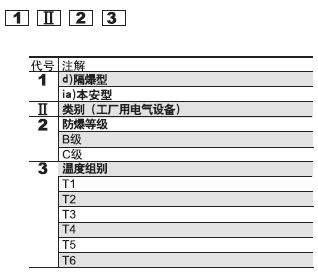

4、防爆标志、类别、级别和温度组别

电气设备的类别和温度组别说明

    电气设备分为二类

    Ⅰ类——煤矿井下用电气设备

    Ⅱ类——工厂用电气设备

    温度组别：防爆型、本安型热电偶的温度组别按其外露部分最高表现温度分为T1～T6六组
