1、应用

    工业用装配式热电偶是用于测量温度的传感器，它可以直接测量各种生产过程中从0～1800℃范围内的液体、蒸汽气体介质以及固体表面的温度。

    根据国家规定，本厂生产符合IEC国际标准分度号的铂铑30-铂铑6、铂铑10-铂、铂铑13-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等形式热电偶

2、工作原理

    热电偶的工作原理是：两种不同成分的导体两端经焊接形成回路，直接测量端叫测量端，接线端子叫参比端。当测量端和参比端存在温差时，就会在回路中产生热点流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。

    热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。

    装配热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。

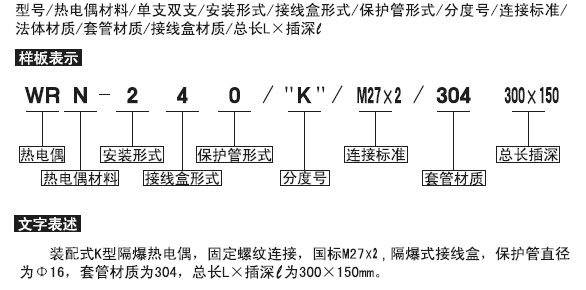

3、型号表示

4、主要技术指标

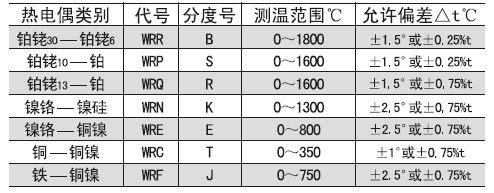

    温度测量范围和允差



热响应时间：在温度出现阶跃变化时，热电偶的输出变化值相当于该变化的50%，所以需要的时间称为热响应时间，用τ0.5表示。

    热电偶公称压力：一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置入深度以及被测介质的流速和种类有关。

    热电偶最小插入深度：应补小于其保护管外径的8～10倍（特殊产品除外）。

    热电偶绝缘电阻（常温）：常温绝缘电阻的实验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%～75%，大气压力86～106KPa。

    （1）对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应纳不大于100MΩ.m  即：Rr×L≥100MΩ.m  L>m。

    （2）对于长度杜宇或不足1米的热电偶，它的常温绝缘电阻值应不小于100MΩ

    热电偶绝缘电阻（常温）

精度等级（允差级别）：热电偶分 Ⅰ级    Ⅱ级

    电气接口：M20×1.5 、 M22×1.5 、 1/2NPT  （M30×1.5及M36×2）

    连接螺纹或法兰：（1）螺纹：M12×1.5  M16×1.5  M27×2  G1/2  G3/4  1/2NPY等

                    （2）法兰：注明法兰标准、公称压力、公称直径、密封面型式及法兰材质

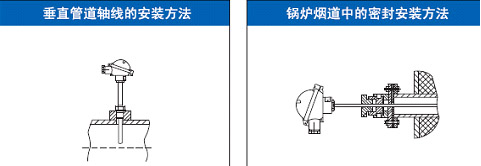

5、热电偶安装示意图

6、订货须知
