YTP系列隔膜压力表
1、应用
隔膜压力表主要应用于石油化工、制碱、化纤、制药、食品等工艺流程中，它是由通用型压力表与连接体和隔膜隔离器组成在测量介质是强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的情况下使用。

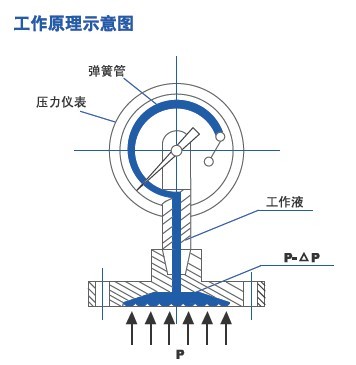

2、原理
当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成 P-△P 的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就接近于测量介质的压力。
由于隔膜片上不是测量元件，所以它可以用任何耐温、耐腐、柔度大而弹性要求不高的材料。由于被测介质不进入仪表弹簧管内，所以仪表可变性强，可设计各种形式而满足用户要求，因此广泛用于石油、化工、制药等行业的强腐蚀、结晶、固化、大粘度，含悬浮物，沉淀物或高温的液体，气体或蒸汽的正压或负压。

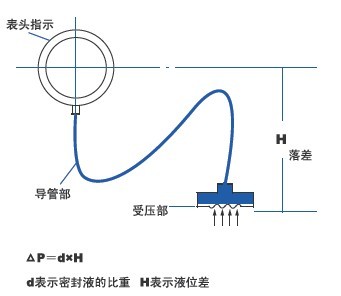

3、隔膜表液位差
尤其对于带软管连接管的隔膜压力表，由于受压部与通用型压力表安装位置不同，会产生如下图所示的液位差的影响量△P
4、法兰的选择
现根据GB（中国）、HGJ（化工部）、DIN（德国）、JIS（日本）、ANSI(美国）等法兰标准以及国内实际使用情况编制成常用的法兰系列标准，供用户选用。特殊规格可定制。
5、技术参数
（1）压力
|
名称 |
型号 |
型式 |
测量范围
（Mpa） |
精度等级 |
连接 |
|
螺纹
隔膜表 |
YTP100L |
直接安装式 |
0-0.1；0-0.16；
0-0.25；0-0.4；
0-0.6；0-1.0；0-1.6；0-2.5；0-4；0-6；
0-10；0-16；0-25. |
1.0
1.5 |
螺纹
M20×1.5 |
|
YTP150L |
|
螺纹直杆
隔膜表 |
YTP100L2 |
直杆式 |
|
YTP150L2 |
|
螺纹软尾
隔膜表 |
YTP100L3 |
软尾式：
尾长：3-10m |
|
YTP100ⅡL3 |
|
YTP150L3 |
|
YTP150ⅡL3 |
|
法兰
隔膜表 |
YTP100F |
法兰式 |
0-0.1；0-0.16；
0-0.25；0-0.4；
0-0.6；0-1.0；0-1.6；0-2.5； |
法兰
DN15-DN50
PN25 |
|
YTP150F |
|
法兰直杆
隔膜表 |
YTP100F2 |
直杆式 |
|
YTP150F2 |
|
法兰软尾
隔膜表 |
YTP100F3 |
软尾式：
尾长：3-10m |
|
YTP100ⅡF3 |
|
YTP150F3 |
|
YTP150ⅡF3 |
|
插入式
隔膜表 |
YTP100F4 |
插入式法兰 |
法兰DN25-DN50
PN25 |
|
YTP150F4 |
|
Ⅰ型
隔膜表 |
YTP100FB |
Ⅰ型法兰 |
法兰DN15-DN16
PN25 |
|
YTP150FB |
〔2〕压力真空及真空
|
型号 |
精度等级 |
测量范围（Mpa） |
|
YZTP- |
1.0
1.5 |
-0.1～0.06；-0.1～0.15；
-0.1～0.3；-0.1～0.5；
-0.1～0.9；-0.1～1.5；
-0.1～2.4； |
|
ZTP |
-0.1～0 |
（3）隔离膜片材料
隔离片材料可根据被测介质情况选用钽（Ta）或奥氏体不锈钢耐腐钢（Cr18Ni12Mo2Ti,1Cr18Ni9Ti）及聚四氟。
|
温度 |
-40～+70℃ |
-40～+200℃ |
|
名称 |
螺纹隔膜表 |
法兰隔膜表 |
螺纹直杆 |
螺纹软尾 |
法兰直杆 |
法兰软尾 |
|
型号 |
YTP-100/150L |
YTP-100/150F |
YTP-100/150L2 |
YTP-100/150L3 |
YTP-100/15F2 |
YTP-100 |

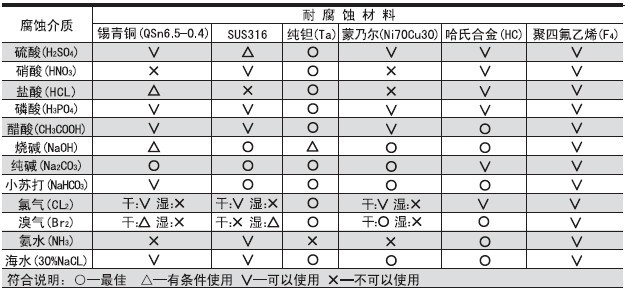

6、隔膜膜片部分耐腐蚀材料的选择

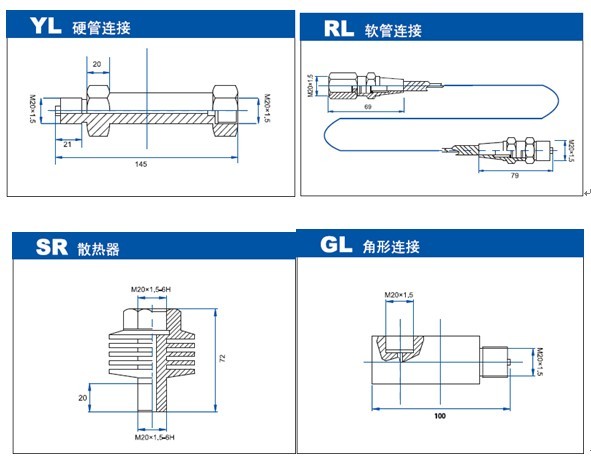

7、部分连接器外形尺寸
