产品特点：
1、应用
与两节式热电偶/热电阻和双金属温度计配套使用，保护热电偶/热电阻和双金属温度计正常工作。且可用于高压高流速场合。
2、特点
全部参照 IEC 国际标准设计
盲孔加工，耐高压
与设备同期制造和安装
不同压力等级，可满足不同需要。
3、主要技术参数
公称压力：一般是指在常温下，保护管所能承受的静态外压而不破裂。允许工作压力不仅与保护管材料，直径，壁厚有关，且与其结构形式，安装方法及被测介质的流速，种类有关。
水压实验：对保护管的耐压和泄露检查有要求时，须对保护管进行试验。试验压力为保护管耐压等级的 15 倍。 X 射线探伤试验：对保护管的壁厚，偏心距等项目检查有要求时，须按用户要求进行检查。
4、型号命名方法
|
热安装套管
KJ |
连接形式 |
序 号 |
套管材质 |
|
01 螺纹连接式
02 法兰连接式
03 焊 接 式 |
A |
无（未标注） 1Cr18Ni9Ti
A 304
B 316
C 316L
D 其它 |
5、保护管材质及选用
|
材 质 |
使 用 温 度℃ |
特 点 及 用 途 |
|
1Cr18Ni9Ti |
-200 — 800 |
具有高温耐腐蚀，通常作为一般耐热钢使用 |
|
304 |
-200 — 800 |
低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
|
316 |
-200 — 750 |
低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
|
316L |
-200 — 750 |
超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
|
蒙乃尔 MonelK500 |
-100 — 700 |
镍铜合金，具有良好耐晶间腐蚀性，适用于强硫酸等腐蚀性场合 |
|
哈氏合金 H.Alloy-276 |
-100 — 700 |
具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
|
Incone1600 |
-100 — 1000 |
镍铬铁合金，具有优良高温抗氧化性，通常作为耐热钢使用 |
|
310S |
-200 — 1000 |
具有高温抗氧化性，耐腐蚀性通常作为耐热钢使用 |
|
GH3030 |
0 — 1100 |
镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用 |
|
GH3039 |
0 — 1300 |
镍基高温合金钢，具有优良抗氧化性，耐腐蚀性，通常作为耐热钢使用 |
|
高铝质 |
0 — 1300 |
工业陶瓷管，具有优良抗氧化性，耐腐蚀性 |
|
钢玉管 |
0 — 1600 |
工业陶瓷管，具有优良抗氧化性，耐腐蚀性 |
|
3YC52 |
0 — 1300 |
高温合金，具有优良抗氧化性，耐腐蚀性，机械性能好，适用于高温场所 |
|
二硅化钼MoSi2 |
0 — 1600 |
具有优良抗氧化性，耐腐蚀性，机械性能好，适用于高温场所 |

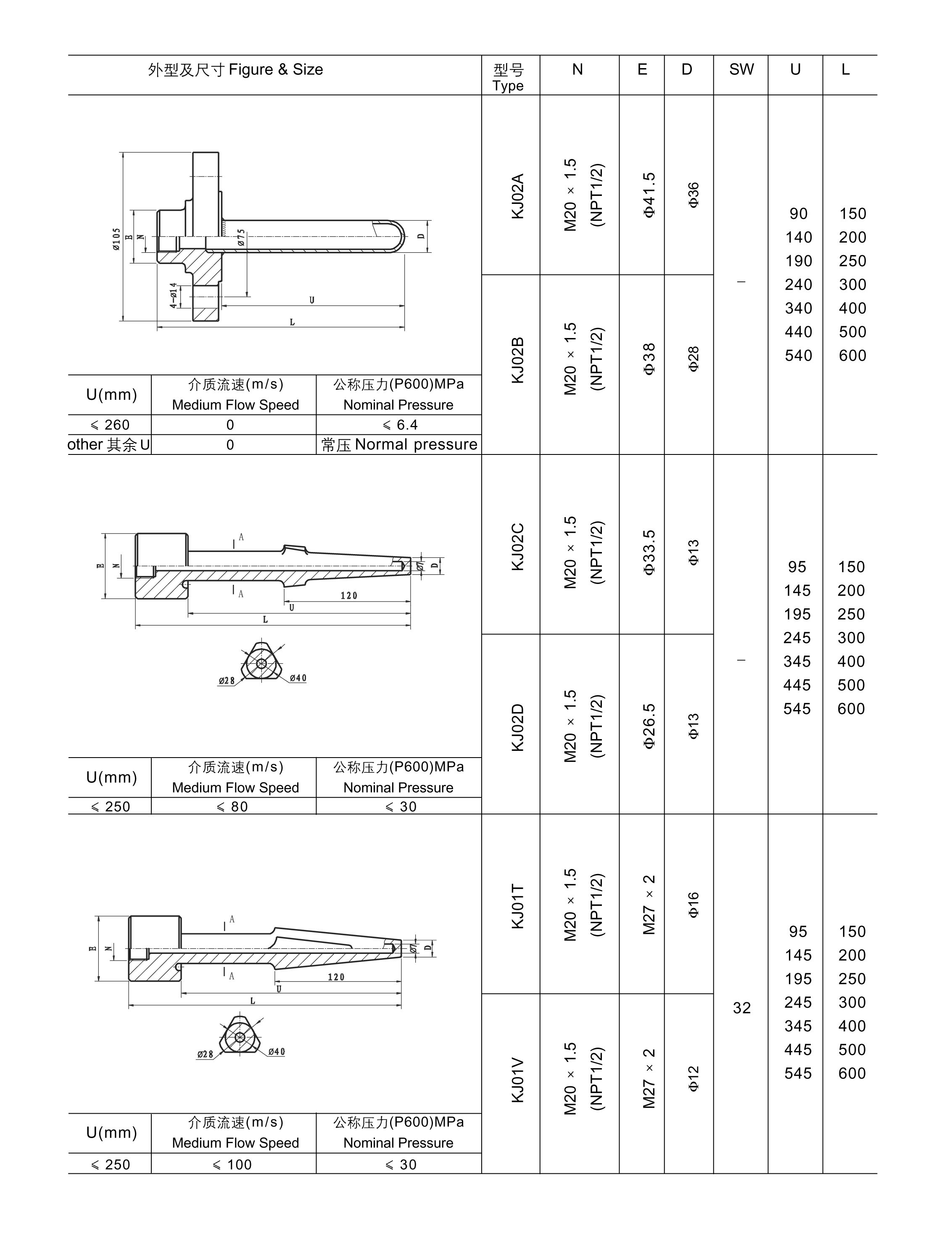

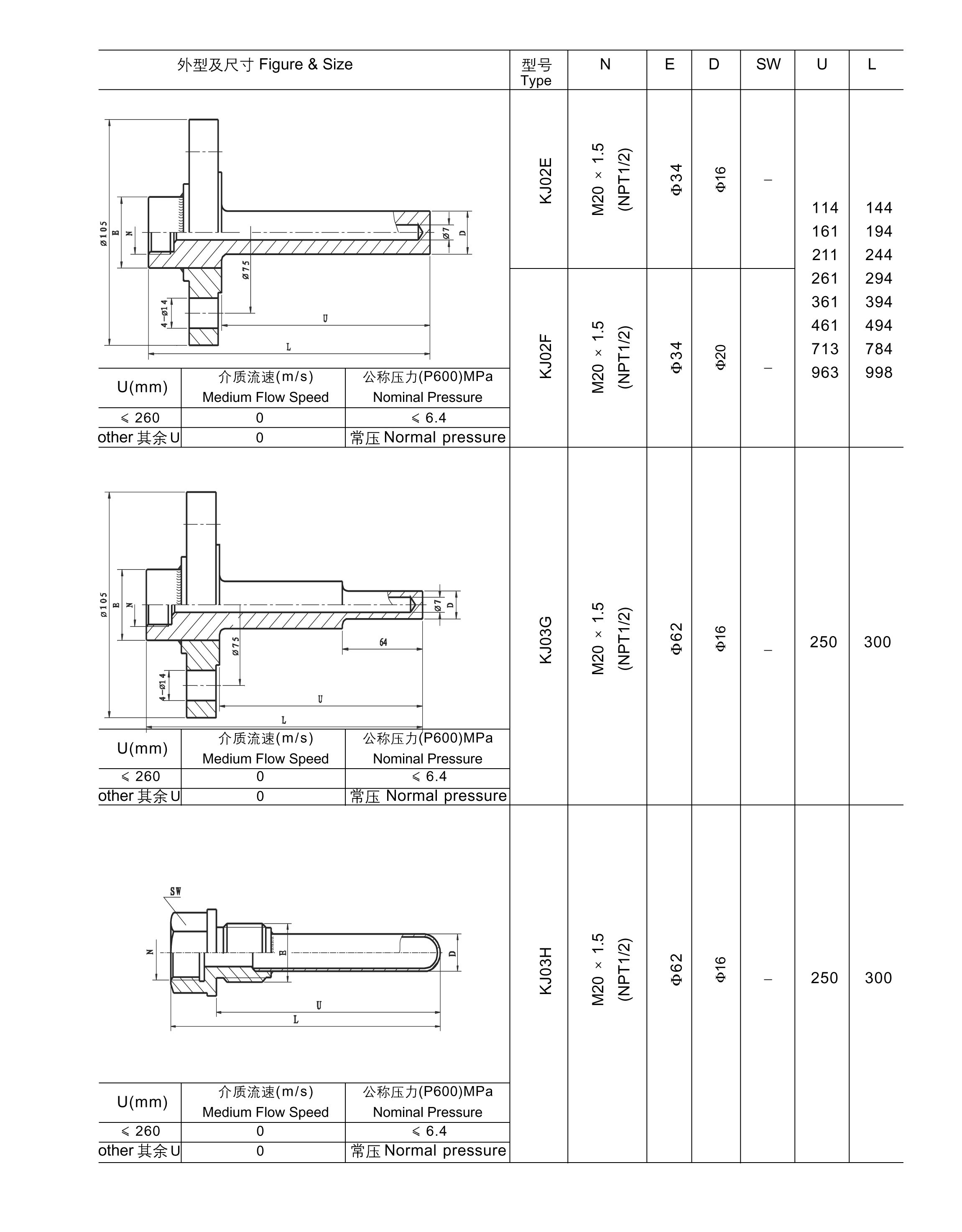

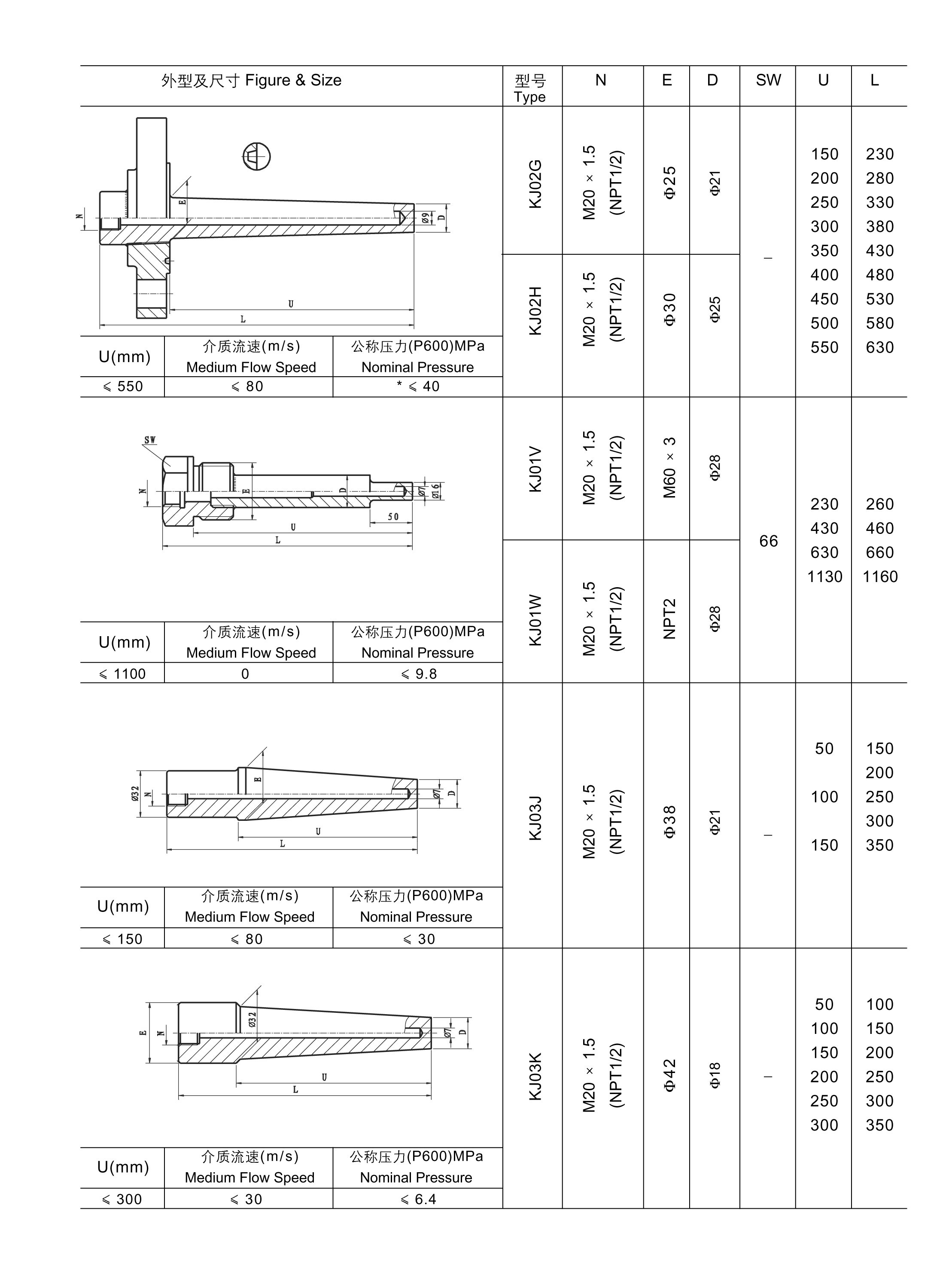

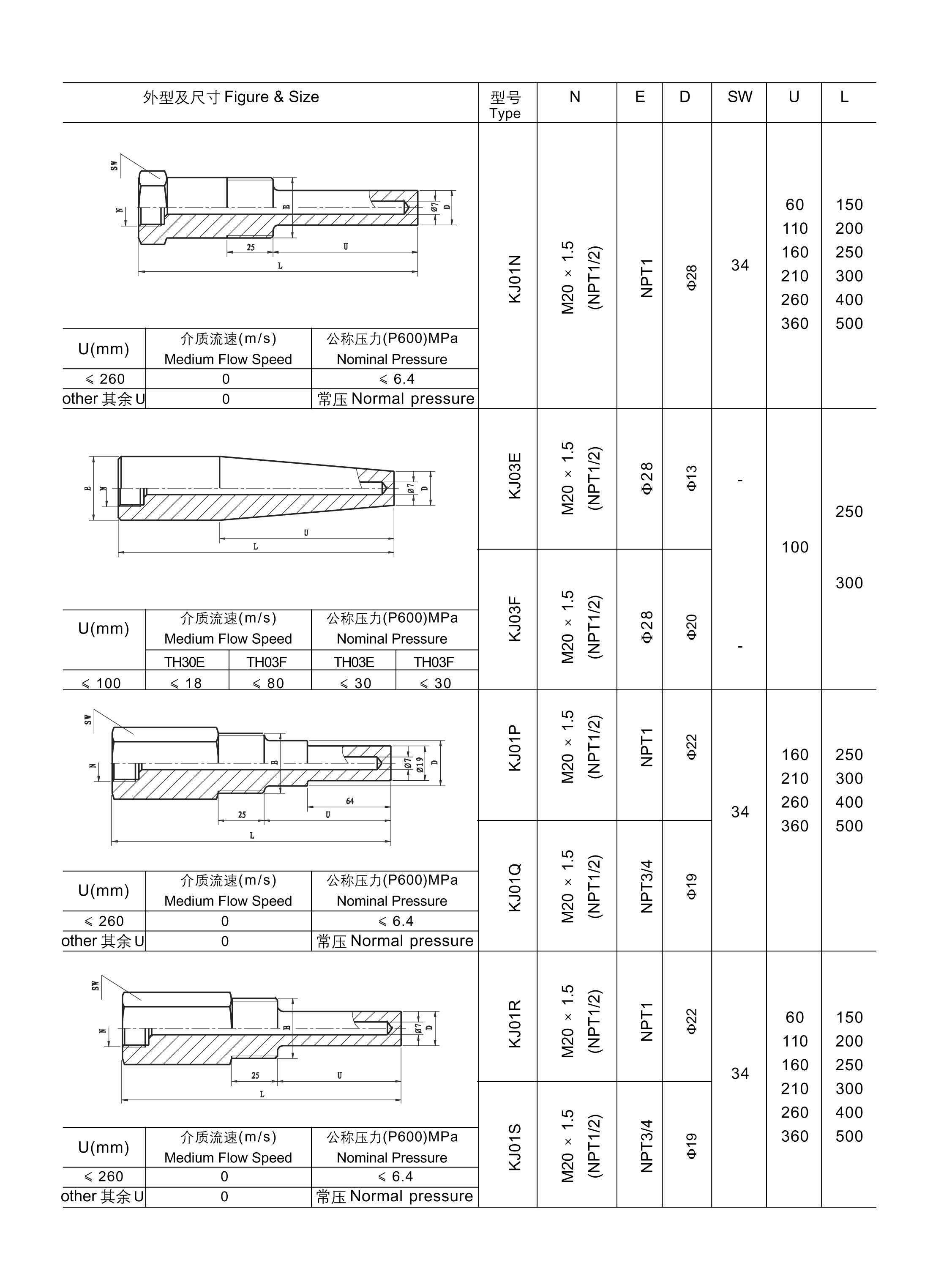

6、外型及尺寸
7、选型须知
1）型号
2）套管代号
3）插入深度
4）套管材料
例：装配热电偶，活络管接头式， K 型，套管代号 KJ02AB ，插入深度 150 ，套管材料 316 ： WRN-52KJ02AB U=150
