产品特点: |
|
|
应用
电接点双金属温度计应用于生产现场对温度需自动控制和报警。可以直接测量各种生产过程中的-80℃-+500℃范围内液体、蒸汽和气体介质温度。
主要特点
现场显示温度，直观方便；
具有自动切断电源和报警功能；
安全可靠，使用寿命长；
多种结构形式，可满足不同要求 |
|
|
电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器动作，从而自动控制和报警。 |
|
1、用途及特点
双金属温度计是一种适合测量中低温的现场检测仪表，可直接用来测量液体、气体的温度。
2、主要技术参数
1）、精度等级： 1.5级
2）、时间常数： J<40S
3）、保护管耐压： 6.3 MPa
4）、接点容量： 额定功率 10VA （无感）； 最高电压：交流220V、最大工作电流：1A(无感)，
接点为上下限且常开
5）、表头工作环境温度：-25~55摄氏度
3、具体型号及相关参 |
|
|
|
电气参数 |
|
额定功率VA |
最高工作电压V |
最大允许电流 |
|
10 |
220 a.c |
0.7A |
|
24 d.c |
|
|
产品选型 |
|
WSS |
a |
双金属温度计 |
|
|
X |
|
电接点结构 |
|
表盘公称直径 |
4 |
a |
Φ100 |
|
表盘形式 |
0 |
a |
轴向（直型） |
|
1 |
a |
径向（角型） |
|
8 |
a |
万向（可调角型） |
|
安装固定形式 |
0 |
|
无固定装置 |
|
1 |
|
可动外螺纹 |
|
2 |
|
可动内螺纹 |
|
3 |
|
固定螺纹 |
|
4 |
|
固定法兰 |
|
5 |
|
卡套螺纹 |
|
6 |
|
卡套法兰 |
|
保护形式 |
M |
|
上下限 |
|
N |
|
双上限 |
|
P |
|
双下限 |
|
|
备注： |
|
选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。 |
|
选型举例：万向型，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm |
|
WSSX-481， 0～400℃，L=450， M27×2，1.5级 |
|

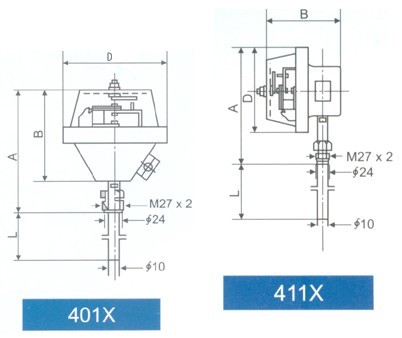

型号及规格 |
|
型号 |
测温范围 |
精度等级 |
保护管材料 |
规格 |
安装固定装置 |
|
WSSX-400 |
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500 |
1.5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276 |
75
100
150
200
300
400
500
750
1000 |
无固定装置 |
|
WSSX-401 |
|
WSSX-480 |
|
WSSX-401 |
可动外螺纹 |
|
WSSX-411 |
|
WSSX-481 |
|
WSSX-402 |
可动内螺纹 |
|
WSSX-412 |
|
WSSX-482 |
|
WSSX-403 |
固定螺纹 |
|
WSSX-413 |
|
WSSX-483 |
|
WSSX-404 |
固定法兰 |
|
WSSX-414 |
|
WSSX-484 |
|
WSSX-405 |
卡套螺纹 |
|
WSSX-415 |
|
WSSX-485 |
|
WSSX-406 |
卡套法兰 |
|
WSSX-416 |
|
WSSX-486 |
|
|
备注：特殊形式可根据协议订货。 |
